نقشه برد Huawei P10 (HL1AVTRM)

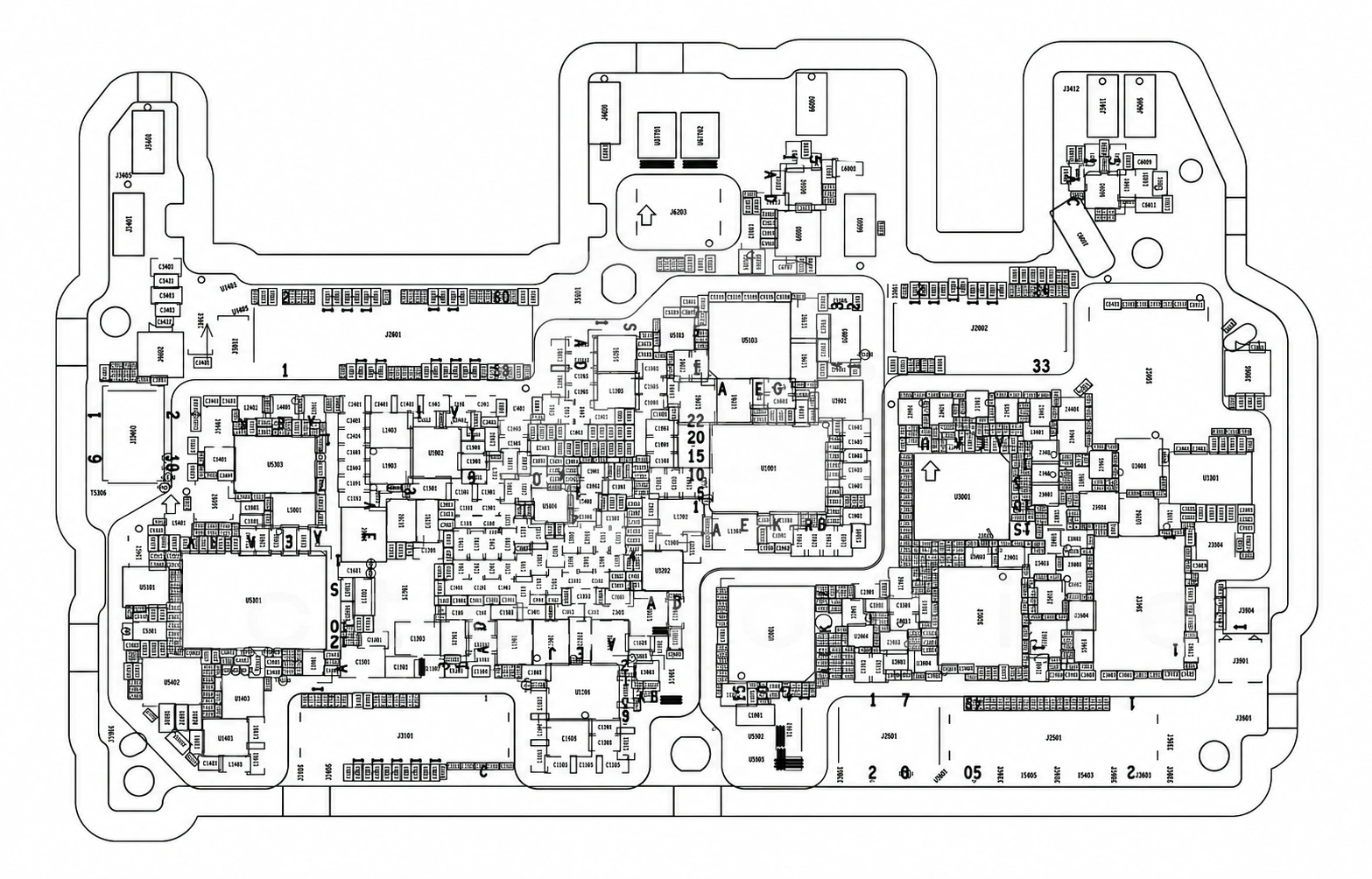

روی برد

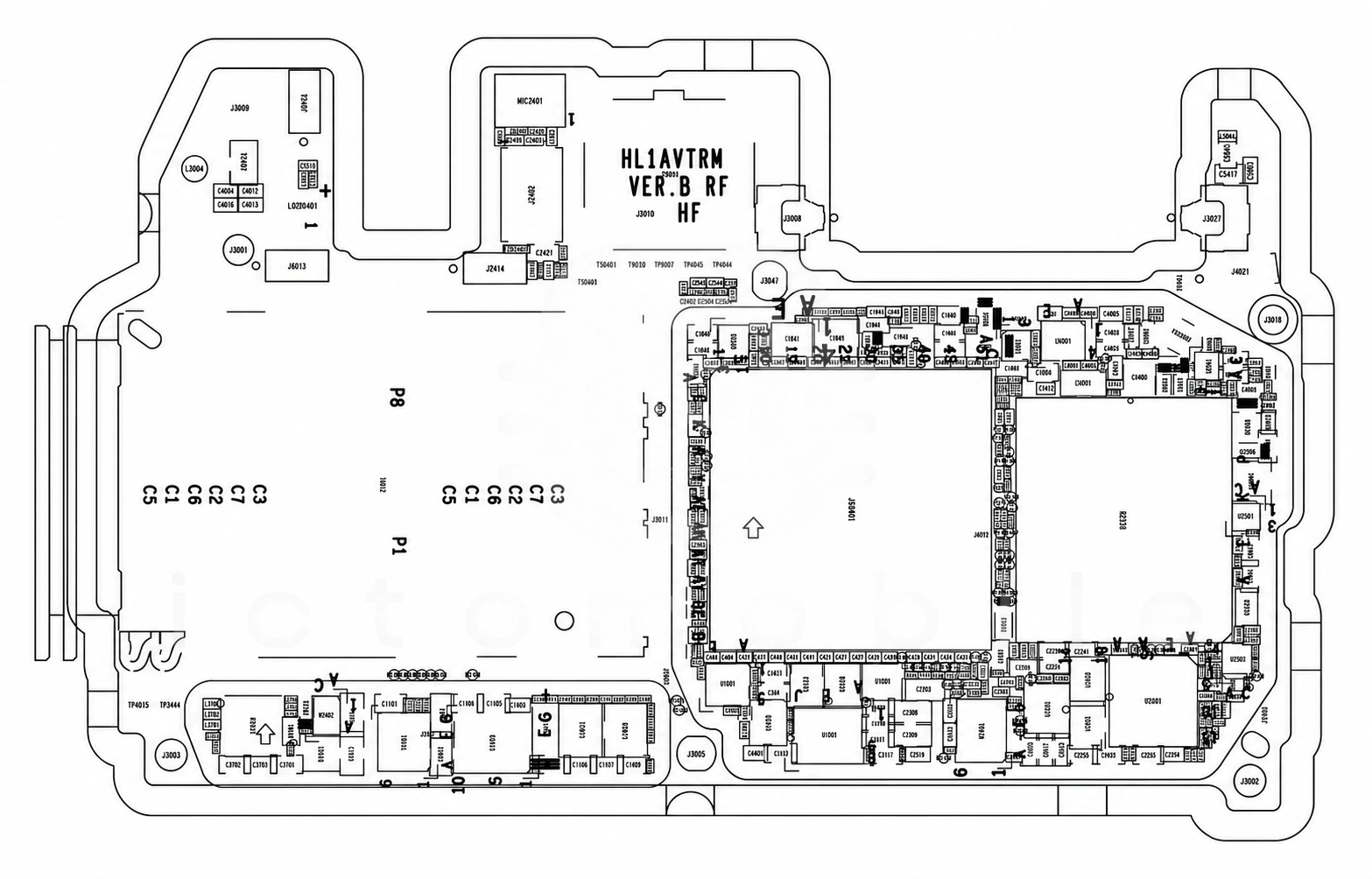

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۱ موقعیت از ۴۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱SKY78113پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←

۲SKY13552-669LFسوئیچ آنتن DiversitySkyworks Solutions Inc←

۳QM11101ATR13سوئیچ آنتن DiversityQORVO←

۴SKY85203-11سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←

۵SKY78114-14ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۶SKY78117ماژول FEM باندهای 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۷Hi6362فرستنده و گیرنده رادیویی (RF Transceiver)Hisilicon←

۸Hi6362فرستنده و گیرنده رادیویی (RF Transceiver)Hisilicon←

۹Hi6421GWCV510تغذیه (PMU)Hisilicon←

۱۰PN66TNFCNXP Semiconductors←

۱۱SKY19225-001تیونر آنتن RFSkyworks Solutions Inc←

۱۲SKY87020-13تغذیه بخش RFSkyworks Solutions Inc←

۱۳TPS22913CYZVRسوئیچ بار (Load Switch)Texas Instruments←

۱۴Hi6422GWCV210تغذیه (PMU)Hisilicon←

۱۵FSA7830مالتی پلکسر (MultiPlexer)Fairchild Semiconductor←

۱۶LM36923HYFFRدرایور بک لایت LCDTexas Instruments←

۱۷BMI160سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←

۱۸BCM43596XKUBGبلوتوث و وای فای (BT & WIFI)Broadcom←

۱۹SKY85203-11سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←

۲۰BCM4774IUB2GGPS و هاب سنسور (Sensor HUB)Broadcom←

۲۱BGA825L6SE6327آمپلی فایر GPSInfineon←

۲۲TPS65132A0تغذیه صفحه نمایشTexas Instruments←

۲۳TWL80125تغذیه دوربینTexas Instruments←

۲۴ISL91110کانورتر ولتاژ (DC/DC Voltage Converter)Intersil←

۲۵DRV2605درایور ویبراتورTexas Instruments←

۲۶LM3646YFQRدرایور LED فلاش دوربینTexas Instruments←

۲۷RT1711HWSCدرایور USB Type-CRichTek←

۲۸AK09911Cسنسور مغناطیسی قطب نما (Compass)AKM←

۲۹K3RG2G20CA-MGCJحافظه RAMSamsung semiconductor←

۳۰Kirin 960 HI3660CPU بخش Application و BasebandHisilicon←

۳۱THGLF2G8J4LBATRحافظه UFS (هارد)Toshiba Semiconductor←

۳۲TPS61256AYFFRکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←

۳۳MAX14744مالتی پلکسر (MultiPlexer)Maxim←

۳۴HI6403Codec صوتHisilicon←

۳۵TFA9872CUKآمپلی فایر صوت / درایور ویبراتورNXP Semiconductors←

۳۶Hi6422GWCV210تغذیه (PMU)Hisilicon←

۳۷FSA9688UCXدرایور USBON Semiconductor←

۳۸HI6523شارژHisilicon←

۳۹BQ25870شارژTexas Instruments←

۴۰FPF2280BUCXمحافظ اضافه ولتاژON Semiconductor←

۴۱SKY77360-12پاور آمپلی فایر GSMSkyworks Solutions Inc←

عیب‌یابی

از مشکل به قطعه

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
