برد شیائومی Redmi 8

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

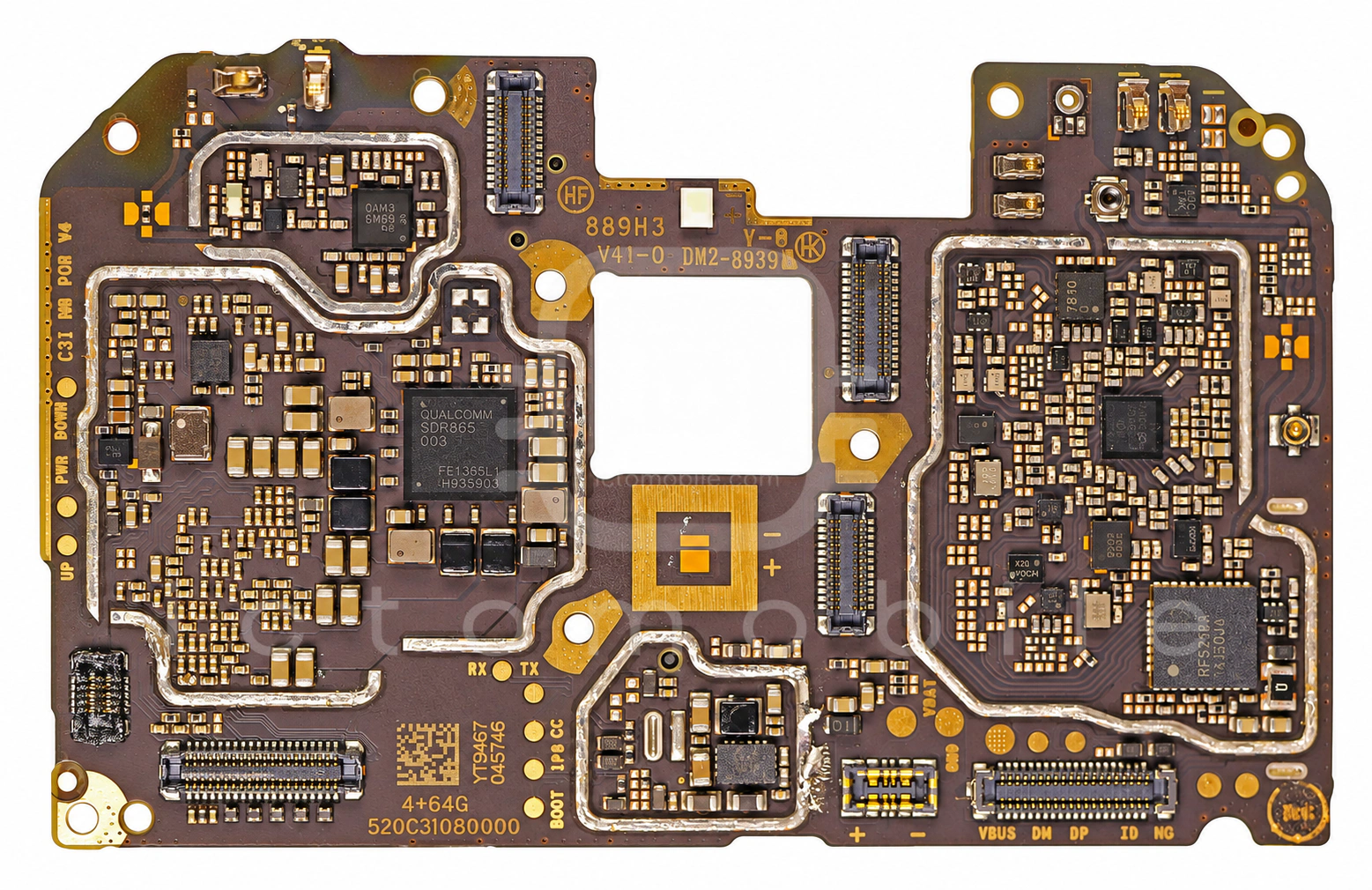

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

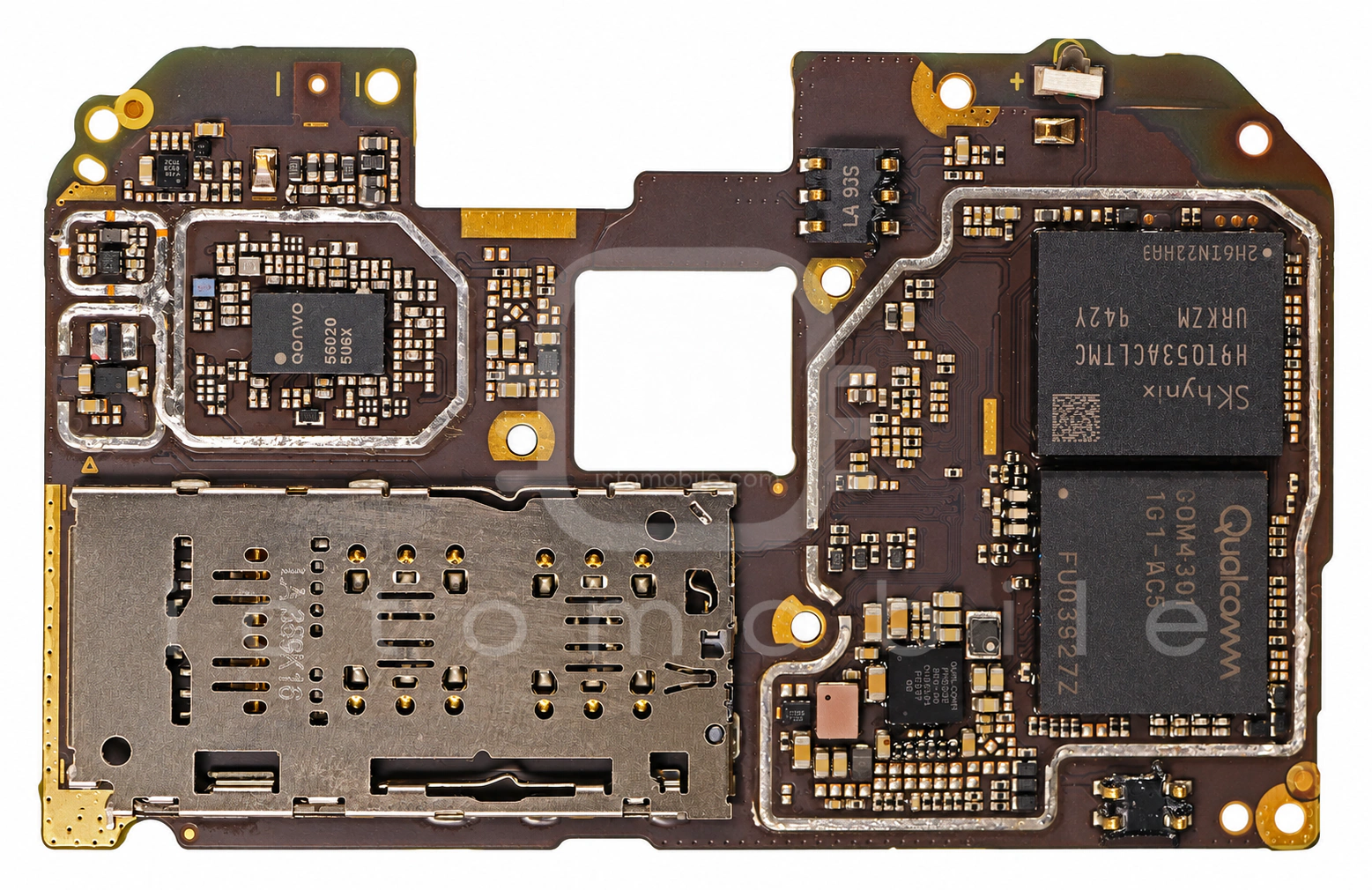

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۰ موقعیت از ۲۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱AW5026DNR-FMآمپلی فایر کم نویز (LNA)Awinic←
۲PM439تغذیه (PMU) و Codec صوتQUALCOMM Incorporated←
۳QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴H9TQ53ACLTMCحافظه eMCP (هارد)Skhynix←
۵ADUX1050سنسور GRIP/SARADI -AnalogDevices←
۶LIS2HH12سنسور شتاب (Accelerometer)STMicroelectronics←
۷QM13119تیونر آنتن RFQORVO←
۸AW87519آمپلی فایر صوتAwinic←
۹WCN3615بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۱۰WL2810D28-4رگولاتور ولتاژ LDOWILLSEMI←
۱۱SAFFB1G56KB0F0Aفیلتر مسیر GPSنامعلوم←
۱۲ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۱۳WTR2965فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۴QM56020TR13پاور آمپلی فایر 3G و 4GQORVO←
۱۵PMI632تغذیه (PMU)QUALCOMM Incorporated←
۱۶WS7810QMسوئیچ آنتن DiversityWILLSEMI←
۱۷Snapdragon 439 SDM439CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۸LM3697YFQRدرایور بک لایت LCDTexas Instruments←
۱۹QM25002سوئیچ آنتن 3GQORVO←
۲۰RF5212Aماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RFMD←
