برد شیائومی Redmi Note 8 Pro

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

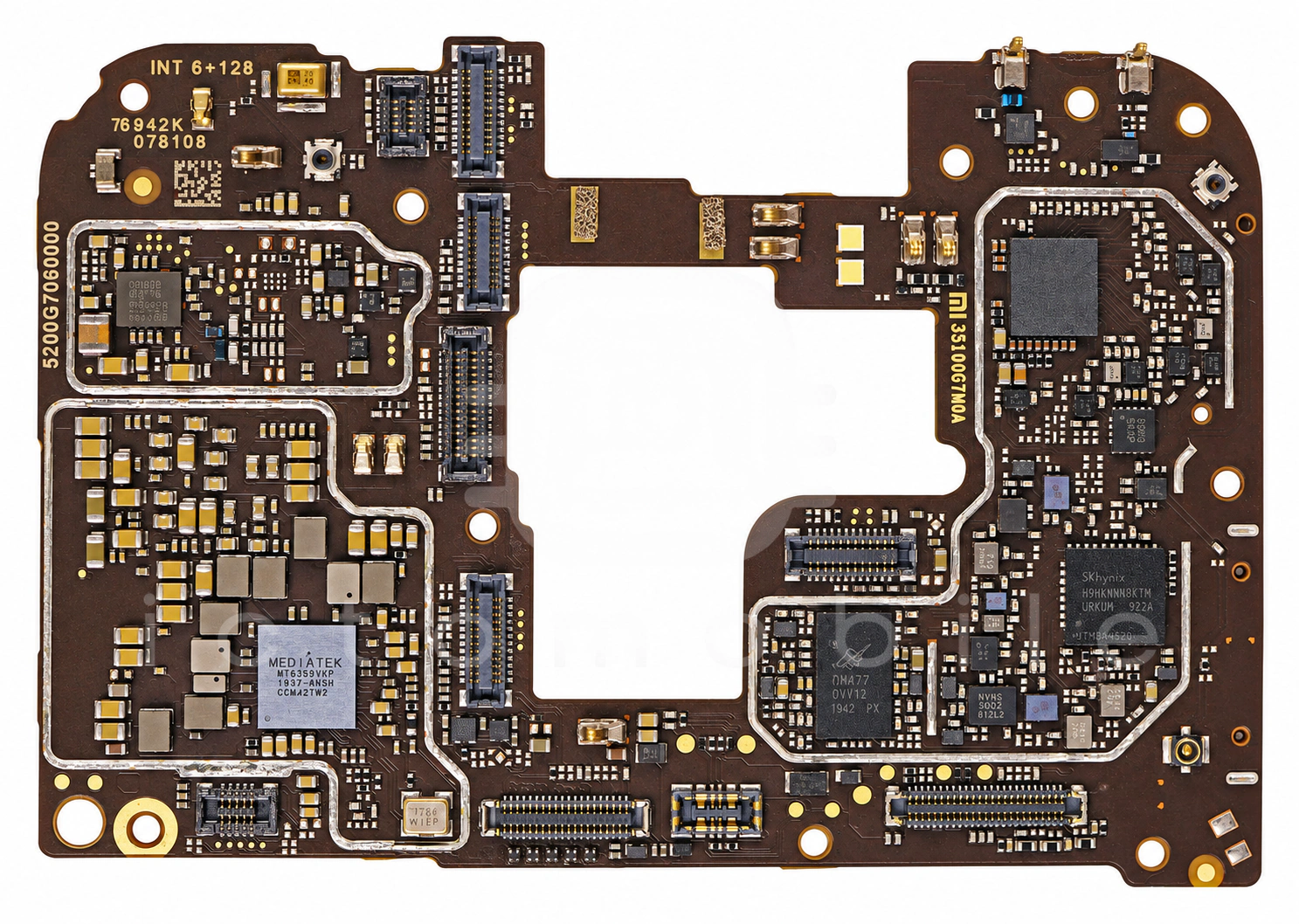

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

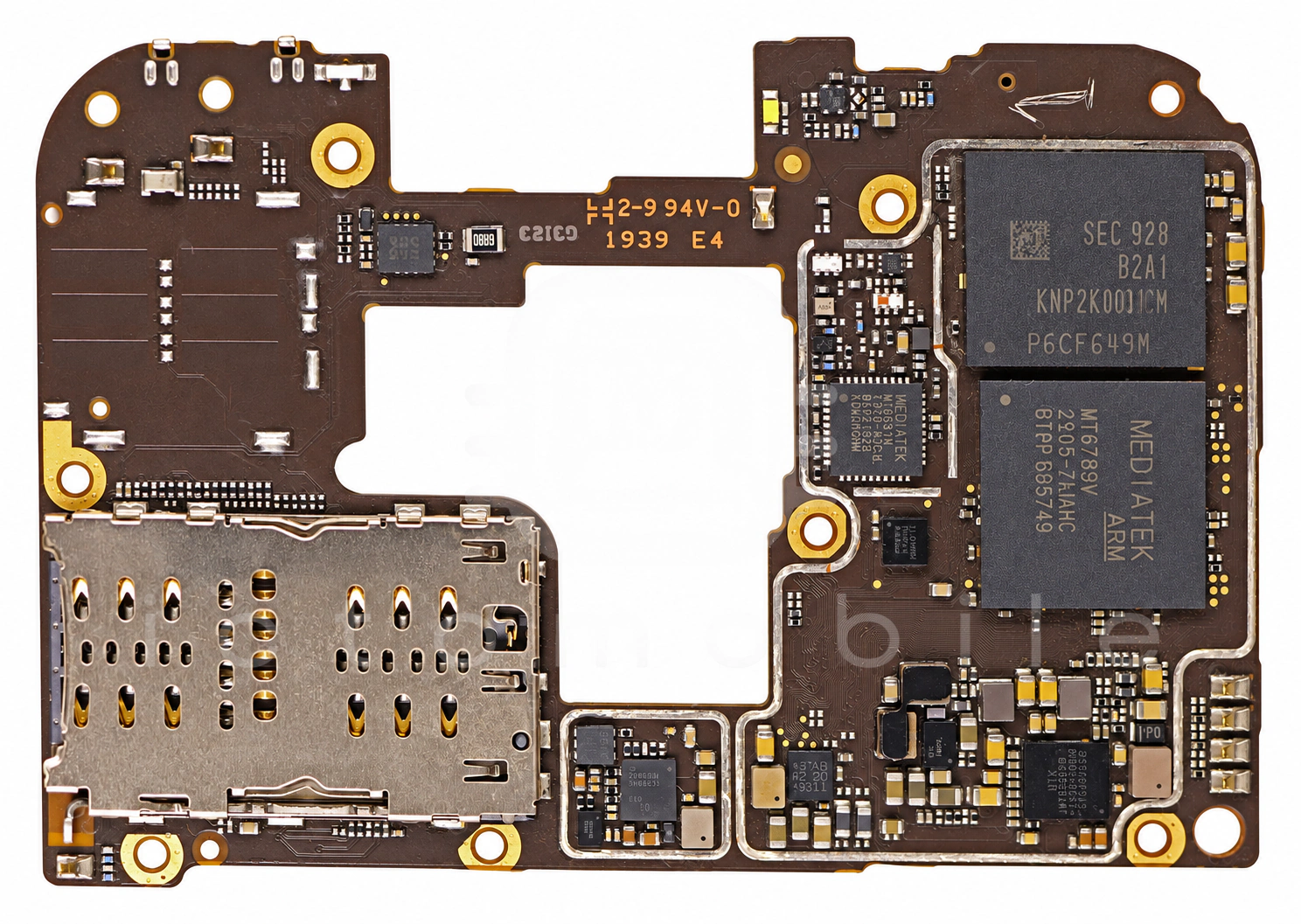

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۵ موقعیت از ۲۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM25002سوئیچ آنتن 3GQORVO←
۲SKY77638-21پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←
۳WL2831D105-4رگولاتور ولتاژ LDOWILLSEMI←
۴KM2V8001CM-B707حافظه uMCP (هارد)Samsung semiconductor←
۵NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۶MXD86A0Sسوئیچ آنتن DiversityMAXSCEND←
۷PMPB13XNEترانزیستور MosfetNexperia←
۸MediaTek Helio G95 MT6785V-CDCPU بخش Application و BasebandMediatek←
۹TS5MP646سوئیچ آنالوگ SPDTTexas Instruments←
۱۰SN100TNFCNXP Semiconductors←
۱۱NCP103AMX310TCGرگولاتور ولتاژ LDOON Semiconductor←
۱۲PMZ290UNE2ترانزیستور MosfetNexperia←
۱۳MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۴MT6360Pتغذیه (PMU)Mediatek←
۱۵MT6186MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۶WL2831D12-4رگولاتور ولتاژ LDOWILLSEMI←
۱۷BMI120سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۱۸TFA9874Bآمپلی فایر صوتNXP Semiconductors←
۱۹ET9540Lمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۲۰SMB1351شارژQUALCOMM Incorporated←
۲۱RT9085Aرگولاتور ولتاژ LDORichTek←
۲۲LM36273درایور بک لایت LCDTexas Instruments←
۲۳NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۲۴SKY77912-61ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۲۵MT6359VKPتغذیه (PMU) و Codec صوتMediatek←
