برد شیائومی Redmi Y1

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

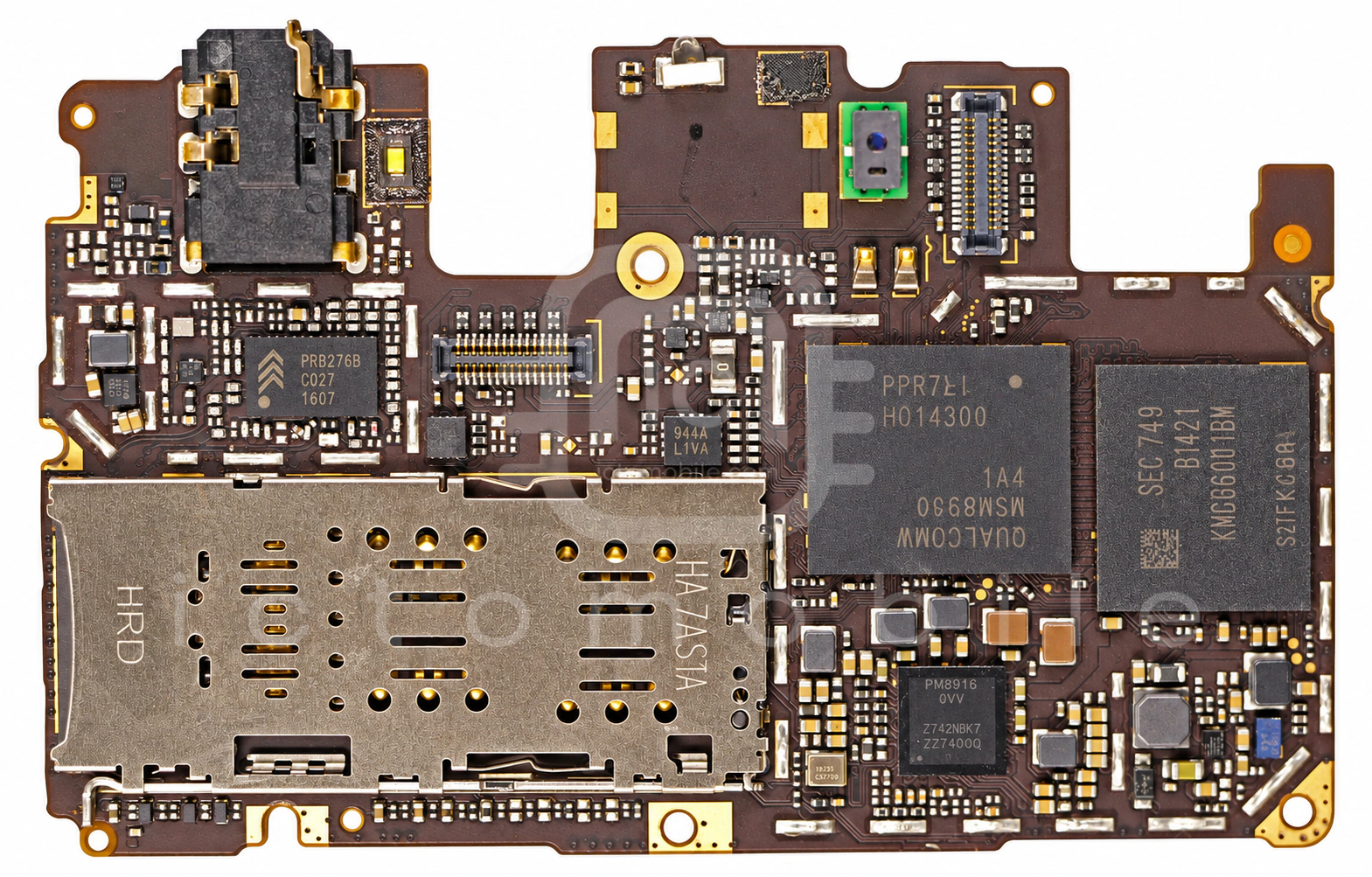

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

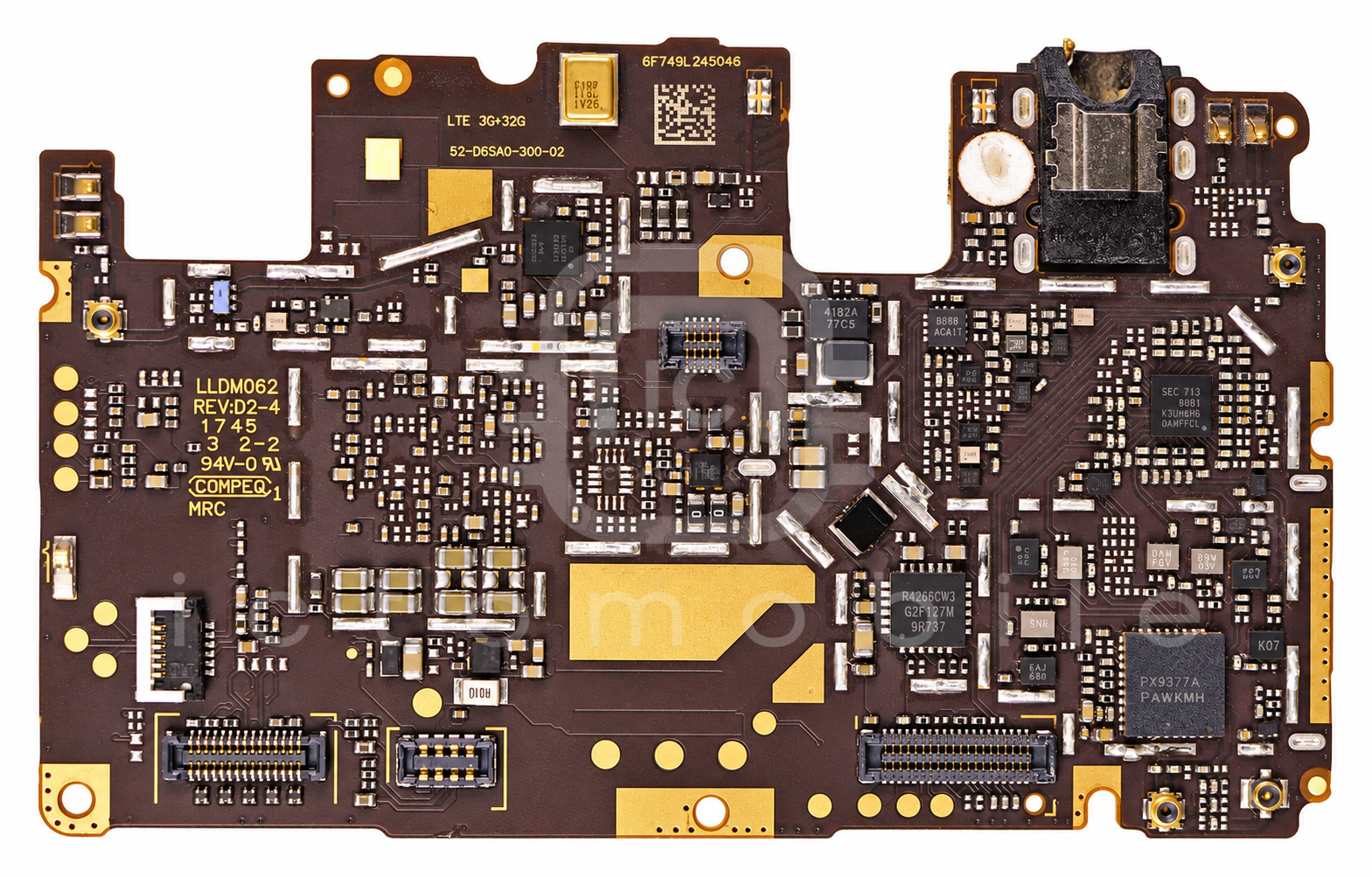

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۲ موقعیت از ۲۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱RF5428پاور آمپلی فایر GSM و 3G و 4GQORVO←
۲RF1658سوئیچ آنتن DiversityQORVO←
۳LP5907SNX-3.1رگولاتور ولتاژ LDOTexas Instruments←
۴WCN3615بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۵TPS61163Aدرایور بک لایت LCDTexas Instruments←
۶LP5907SNX-3.1رگولاتور ولتاژ LDOTexas Instruments←
۷AW8738FCRآمپلی فایر صوتAwinic←
۸KTD2151EUO-TRتغذیه صفحه نمایشKinetic Technologies←
۹QFE2101APT (Average Power Tracking)QUALCOMM Incorporated←
۱۰WL2810D28-4رگولاتور ولتاژ LDOWILLSEMI←
۱۱RF5212Aماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RFMD←
۱۲BQ25601شارژTexas Instruments←
۱۳MSM8940CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۴SN274088اندازه گیر سطح باتری (Fuel Gauge)Texas Instruments←
۱۵BMI120سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۱۶PM8940تغذیه بخش ApplicationQUALCOMM Incorporated←
۱۷KMGD6001BM-B421حافظه eMCP (هارد)Samsung semiconductor←
۱۸AW5005DNRفیلتر مسیر GPSAwinic←
۱۹SAFEA2G35MF0F0Aفیلتر RFMurata←
۲۰WTR2965فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۱AW2013DNRدرایور RGB LEDAwinic←
۲۲OCP8132Aدرایور LED فلاش دوربینOrient Chip Semiconductor←
