مدل‌های گوشی←

برد شیائومی Mi A3

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

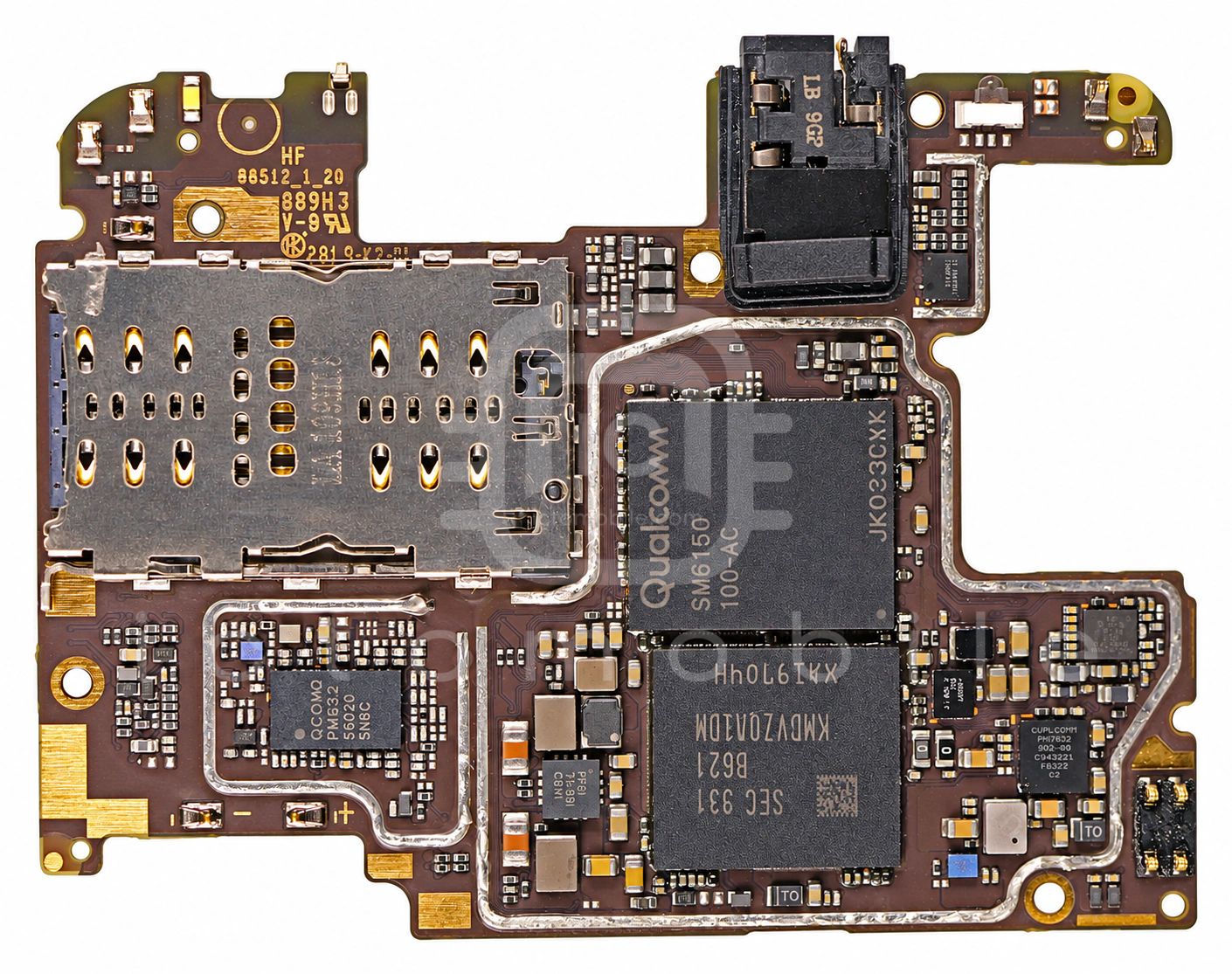

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

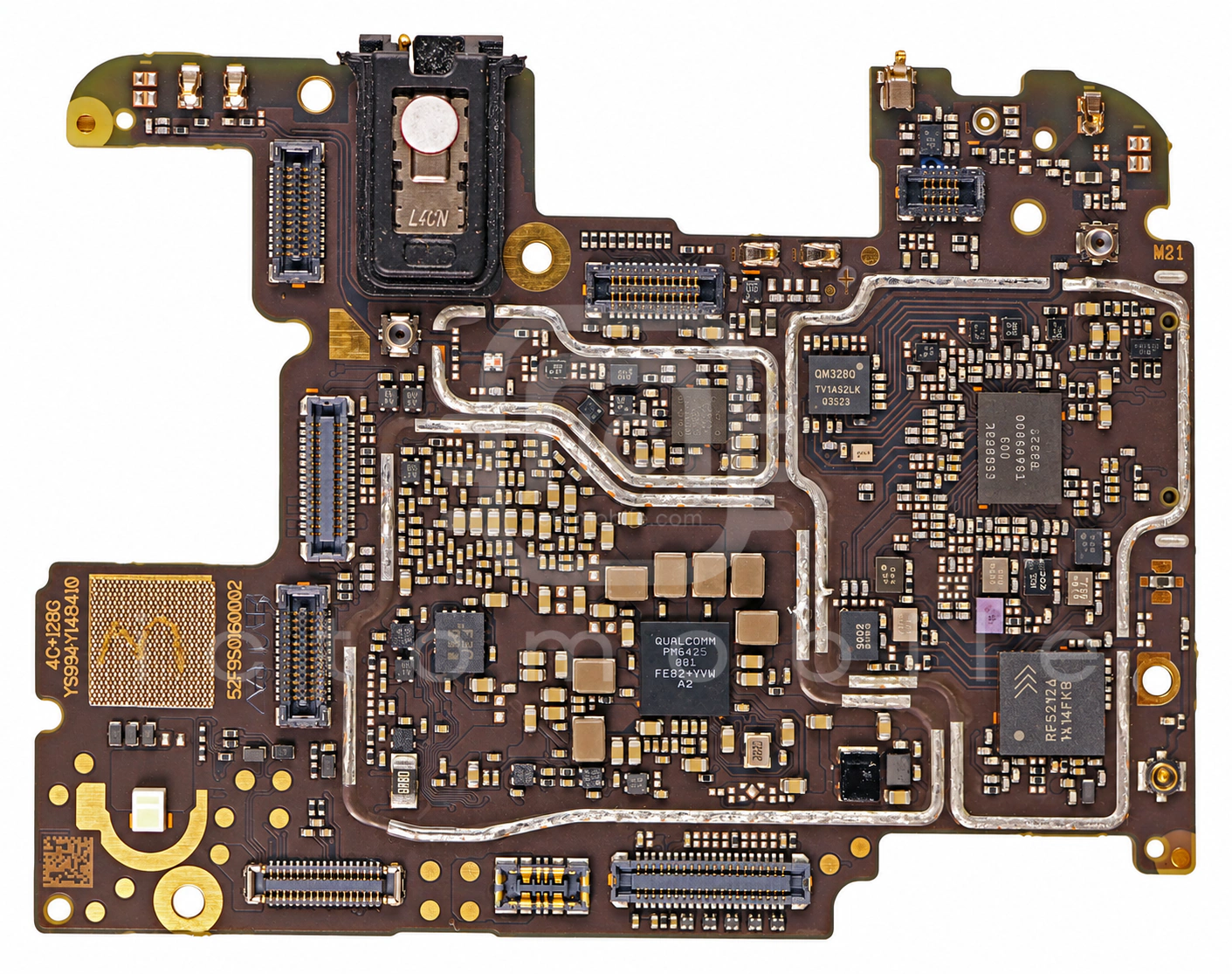

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۰ موقعیت از ۳۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM56020TR13پاور آمپلی فایر 3G و 4GQORVO←
۲SGM2036-1.05YUDH4Gرگولاتور ولتاژ LDOSG Micro←
۳SGM2036-1.8YUDH4Gرگولاتور ولتاژ LDOSG Micro←
۴MAX98937آمپلی فایر صوتMaxim←
۵BMI120سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۶SDR660فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۷ET9540Lمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۸SGM2031-3.3YUDH4Gرگولاتور ولتاژ LDOSG Micro←
۹QM25002سوئیچ آنتن 3GQORVO←
۱۰SGM2036-1.8YUDH4Gرگولاتور ولتاژ LDOSG Micro←
۱۱SGM2031-2.8YUDH4Gرگولاتور ولتاژ LDOSG Micro←
۱۲SGM2031-2.8YUDH4Gرگولاتور ولتاژ LDOSG Micro←
۱۳SGM2036-1.2YUDH4Gرگولاتور ولتاژ LDOSG Micro←
۱۴PMI632تغذیه (PMU)QUALCOMM Incorporated←
۱۵D5352سوئیچ آنتن DiversityTDK-EPC←
۱۶RF5212Aماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RFMD←
۱۷RF1694Aسوئیچ آنالوگ SPDTQORVO←
۱۸WCN3950بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۹Snapdragon 665 SM6125CPU بخش Application و BasebandQUALCOMM Incorporated←
۲۰TS5MP646سوئیچ آنالوگ SPDTTexas Instruments←
۲۱KM5V7001DM-B621حافظه uMCP (هارد)Samsung semiconductor←
۲۲PM6125تغذیه (PMU)QUALCOMM Incorporated←
۲۳SGM2031-2.8YUDH4Gرگولاتور ولتاژ LDOSG Micro←
۲۴TPS65633تغذیه صفحه نمایشTexas Instruments←
۲۵MXD8721سوئیچ آنتن بلوتوث و وای فای (wifi)MAXSCEND←
۲۶TCR8BM11Aرگولاتور ولتاژ LDOToshiba Semiconductor←
۲۷QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۸AP7343D-30FS4-7Bرگولاتور ولتاژ LDODIODES←
۲۹WCD9370Codec صوتQUALCOMM Incorporated←
۳۰AW5005DNRفیلتر مسیر GPSAwinic←
